Организация получения прогнозируемых результатов при печати чёрно-белых изображений используя две, три или четыре краски (duotone, tritone, quadtone)


Все измеренные значения для получения предсказуемого результата будут основываться на данных тестовой печати.

Уважаемые коллеги!

Хочу предложить вашему вниманию методику предсказуемого результата печати Duotone/Tritone/Quadtone. Т.е. способа, где используются наложения растров смесевых красок, пример, Pantone. Предлагаемая методика позволяет учитывать изменения тона при растрировании смесевой краски (автотипной разбелки) и характер наложения одной краски на другую (trapping).
Предназначена для пользователей программы Photoshop. Дело в том, существующая визуализации изображений в этой программе недостаточна точна. Потому что прогноз будущего вида растрового изображения в Photoshop строится на вычислениях, не имеющих прямой связи с реальным печатным процессом. К тому же нет возможности получить цветопробу с необходимой точностью.

Основных направлений для применения как минимум два.
1.    Для авторов, которые хотят издать свои фотографии и сами умеют готовить их к печати смесевыми красками.
2.    Для специалистов prepress, которым надо готовить изображения к печати смесевыми красками, имея авторский образец, на бумаге и/или в файле.

Печать двумя или тремя красками вместо CMYK, кроме очевидной экономичности, даёт возможность более детально проработать и светлые, и средние тона, и контраст изображения.

Без механизма обеспечивающего прогнозируемый результат печати эти требования выполнить практически невозможно, кроме способа «проб и ошибок». Ныне существующий процесс происходит именно таким образом. Делаются несколько «пробных» версий цветоделения одной и той же фотографии и после печати выбирается наиболее удачный образец, если он вообще присутствует на отпечатанном листе. Затем это вид цветоделения применяется для всех остальных фотографий, не учитывая их индивидуальных особенностей.

Так Photoshop «показывает» изображение в режиме DuotoneНа печати и цветопробе изображение выглядит именно так
Рис. 1. Так Photoshop «показывает» изображение в режиме Duotone и Multichannel.
© Juris Kmins, Rīga
Рис. 2. Так Photoshop «показывает» изображение в режиме View/Proof Setup = КвазиCMYK-profile + RGB-output-profile. На печати и цветопробе изображение выглядит именно так.

Принципиальным отличием предлагаемой методики является не выбор наиболее приемлемого результата из того, что «получилось» после тестовой печати, а собственно создание именно того изображения, которое автор считает самым лучшим. А у специалиста prepress появляется возможность коррекции изображения учитывая реальные условия печати, для того чтобы отпечатанный экземпляр совпадал по цвету с «авторским». Создание и учёт условий печати является довольно обширной темой и требует отдельного описания.

Для иллюстраций к этой статье я буду использовать результаты тестовой печати, любезно предоставленные Павлом Хазановым («Галерея Печати»), который откликнулся на мою просьбу опробовать эту методику при подготовке к печати одного из своих заказов.
Основная идея заключена в использовании двух различных профайлов. Один «квазиCMYK-profile» (см. рис. 3. “H_CyanBlack.icc“) даёт возможность коррекции изображения по двум, трём или четырём каналам. А второй RGB-otput-profile (см. рис. 3. “H_sRGB_BlackWG7.icc“) предназначен для точной визуализации, как на экране, так и при печати цветопробы.

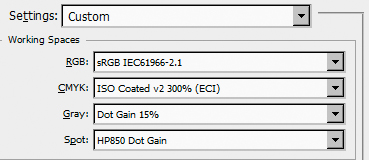

Рис. 2. Так может выглядеть набор установок Color SettingsРис. 3. Так может выглядеть набор установок Color Settings в Photoshop для редактирования изображений.

Идея использования «квазиCMYK-profile» заключена в том, что данные измерений растрированных значений смесевых красок заносятся в каналы Cyan, Magenta, Yellow, Black. В зависимости от количества красок и их цветовых оттенков. И вся работа проводится с CMYK файлом, которому присвоен (Assign) профайл печатного процесса. В рассматриваемом случае – H_CyanBlack.icc Этот промежуточный по своей сути профайл нужен только из-за того, что в программе Photoshop в режиме Duotone/Tritone/Quadtone и Multichannel нет возможности включить т.н. режим «SoftProof» командой View/Proof Setup.

Для упрощения подачи материала я остановлюсь на двухкрасочной печати. Именно для этого способа и были отпечатаны тестовые таблицы. Использовались краски Black и Pantone WarmGray 7 C на мелованной бумаге. В качестве примера я использую изображение, которое было подготовлено к печати  в две краски (см. рис. 1,2), также саму шкалу (см. рис. 4), для того чтобы показать разницу в визуализации двухкрасочных изображений средствами PhotoShop в «штатном режиме» (Duotone и/или Multichannel) и при помощи предлагаемой методики.

Хорошо заметны цветовые отличия, учитывать которые и призвана предлагаемая методика

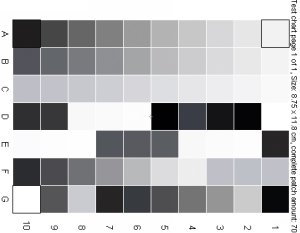

Рис. 4. В верхней части – так Photoshop «показывает» контрольную шкалу в режиме Multichannel. В нижней части – так шкала выглядит на печата и в режиме View/Proof Setup = КвазиCMYK-profile + RGB-output-profile. Хорошо заметны цветовые отличия, учитывать которые и призвана предлагаемая методика.

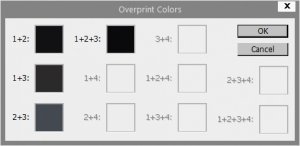

Теперь собственно сама методика. Один из профайлов будет подключён в Color Setting/Working Space/CMYK, а второй в Color Setting/Working Space/RGB. (см. рис. 3). В Color Setting/Working Space/Spot будут использоваться и данные измерений смесевых красок для указания значений Spot Dot Gain/TVI, в нашем случае – H_WG7.icc. Все данные измерений получены из одной и той же специально подготовленной шкалы. «КвазиCMYK-profile» в своих каналах – Cyan, Magenta,Yellow, Black – содержит измерения различных смесевых красок. В описываемом случае измерения для краски Pantone WarmGray 7 C занесены в канал Cyan. Использования профайла в таком виде позволяет производить как «более верную» визуализацию, так и цветокоррекцию по каналам. «Более верная» визуализация обеспечивается использованием RGB-output-profile, который используется в режиме просмотра View/Proof Setup. Этот профайл предназначен для точного отображения как при цветокоррекции, так и в том же режиме для печати цветопробы (см. рис. 5). Данные как о Spot Dot Gain/TVI, так и о наложении красок друг на друга (1+2, 1+3, 2+3, 1+2+3) полученные из тестовой шкалы помогут показать характер изменений изображения при переходе в режим Duotone/Tritone/Quadtone (см. рис. 6). И хотя из-за невозможности учесть данные от наложения растров друг на друга, эта визуализация не будет достаточно точна, но всё-таки даст представление  о том, как будет выглядеть изображение при выборе уровня генерации каналов смесевых красок.
Так может выглядеть набор установок Print Settings в Photoshop для печати цветопробы изображения.Для редактирования Duotone/Tritone/Quadtone

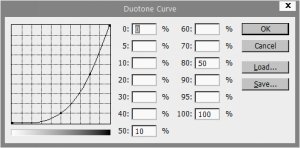

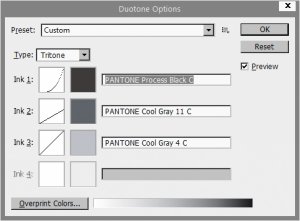

Рис. 5. Так может выглядеть набор установок Print Settings в Photoshop для печати цветопробы изображения.Рис. 6. Так может выглядеть набор установок Duotone Options в Photoshop для редактирования Duotone/Tritone/Quadtone.

Также положительными моментом данной методики является учёт цвета реальной бумаги, которая в последнее время содержит довольно большое кол-во оптического отбеливателя и цвет той реальной краски, которую замесили для печати, а не указанные значения в Photoshop.
